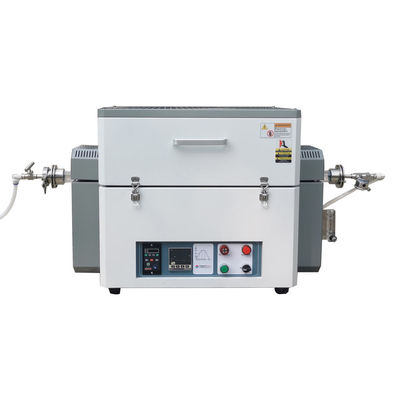

1200°C ガスフィルターとクォーツ管OD100mmの実験用回転管炉

製品概要

PTR D100/400/12は,単一の加熱ゾーンで,ベンチトップ 1200°C ロータリーチューブオーブンのラボ,特に,高温で絶え間なく流れる真空または大気保護のシンタリングを含む,炭化などの粒子材料の熱処理プロセスに適しています.電子照明,結晶焼却,生物陶器,電子陶器,特殊合金,磁気材料精密鋳造と金属熱処理

主要な特徴

• Tmax 1200°C
• 単熱帯,分割可能,回転管炉
• 高純度透明クォーツガラスチューブ 材料の混合のために4つの混ぜる刃を持つ構築
• スプリットオーブンの部屋で,迅速かつ容易なチューブアクセス
• 回転速度0.1~10rpm/min
• Tmax真空レベル 10E-7 torr,単流ガス供給システム
• SS304 針弁と圧力計の付いた快速開封シールフレンズ
• すべての側面に埋め込まれた暖房ケーブルを備えた繊維隔離室は,均質な温度を確保する
• N型熱対
• プログラム可能な32セグメントのPID温度制御器
• CE認証

安全対策

• 組み込みアンプメーターとダブルボルトメーターで 監視とトラブルシューティングが簡単です
• 温度が許容範囲を超えた場合 (コントローラーの説明書参照) または熱電池が壊れた場合または機能不全の場合,過熱保護は炉をシャットダウンします.
• 電源の故障防止は,電源が再開されたときの故障点直後に炉の動作を再開する.
• マイクロプロセッサベースの自動調節PID制御は,最小限のオーバーショットで最適な熱プロセスを提供します

製品詳細

1200°C 単熱区間試験管炉 ガスフィルタリングシステム

• 1200°C単区間実験用回転管炉は主に6つの部分から構成されています:炉体,炉管,フレンズ密封用アクセサリー,ガス供給システム,温度制御システムとガスフィルタリングシステム
• オーブンの外側の鋼殻は,オーブンの表面にコンクリートとリン酸,環境粉末のコーティング,腐食と酸化耐性,内蔵冷却扇,表面温度 Rt+45°C
• 華麗な外観,ISO,CE準拠性

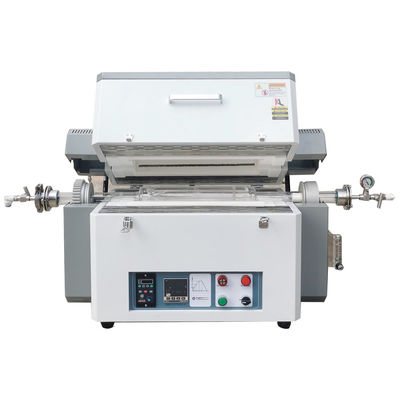

1200°Cのチューブオーブン室とクォーツチューブ

• 炉は,真空フィルタでフィルタリングされた半円形のセラミック繊維材料からでき,単一の部品で緊密に結合されています. 1200°Cまで温度を持つ組み込みHRE合金耐性ワイヤ
• 熱帯長さは400mmで,40~80mmの石英管に適応できます.
• 処理管は高純度透明クォーツ管ででき,内蔵には4つの対称な振動刃があり,回転速度を調整できます.炉管内の加熱ゾーンの重要な部分は,セラミックチューブプラグを装備されています熱が逃れることを効果的に防止し,熱損失を減らすことができます.
• 炉室上部にあるN型熱対

迅速な開口フレンズ,オーブンのチューブサポート, 1/4 "パゴダガスノズル

• 高温耐性フッ素ゴムシールリングで密封された,材料の高速ロードと卸載のためのSS304高速開口フレンズアクセサリーで装備
• 空気入口と出口は,G1/4インチのパゴダ空気ノズルを採用し,外径8mmのPTFEパイプに接続できます.最大真空は10*-7torrに達することができます.
• 調節可能なフレンズブレーキットで装備され,炉管の安全で安定した動作を保証する

ガス供給装置の個別セット

• 1200C-1700C実験室管炉は,すべて単チャンネルガス供給装置で装備されています
• ダブルフェルル関節;ガス浮遊流量計,流量 60-600ml/minの範囲を調整することができます
• 使用可能なガス:N2,Ar,H2,COなど

注: 減熱ガスを満たす際には,チェックバルブ,片方向バルブ,排気ガス処理システムなどを配置する必要があります.

1200°Cの実験室回転管炉の制御パネル

• パネルの温度調節器,アンプメーター,ヴォルトメーター,機能ボタンとの統合設計
• 32セグメントのプログラムを持つ PID インテリジェント温度コントローラ,精度は ±1°C
• 電源切断,過熱,熱対断裂,燃焼防止
• 温度自調機能
• 485通信インターフェイス (オプション)

1200°Cの実験用回転管炉の暖房,住居,冷却プログラム

• プログラム可能な32つのセグメント,加熱速度は1-20C/minで自由調節可能
• 温室温室熱隔熱 温室温室温室温室
• 7インチタッチスクリーンパネルはオプションで,暖房プログラムは,タイムリーに表示され,ダウンロードすることができます

T技術仕様

申請に関する注釈

• 処理管の圧力は0.02MPaより低くなければならない
• ガス源は,圧縮バルブを装備する必要があります
• H2のような削減ガスを満たす前に,チューブから空気をポンプする必要があります

サイズ比較
