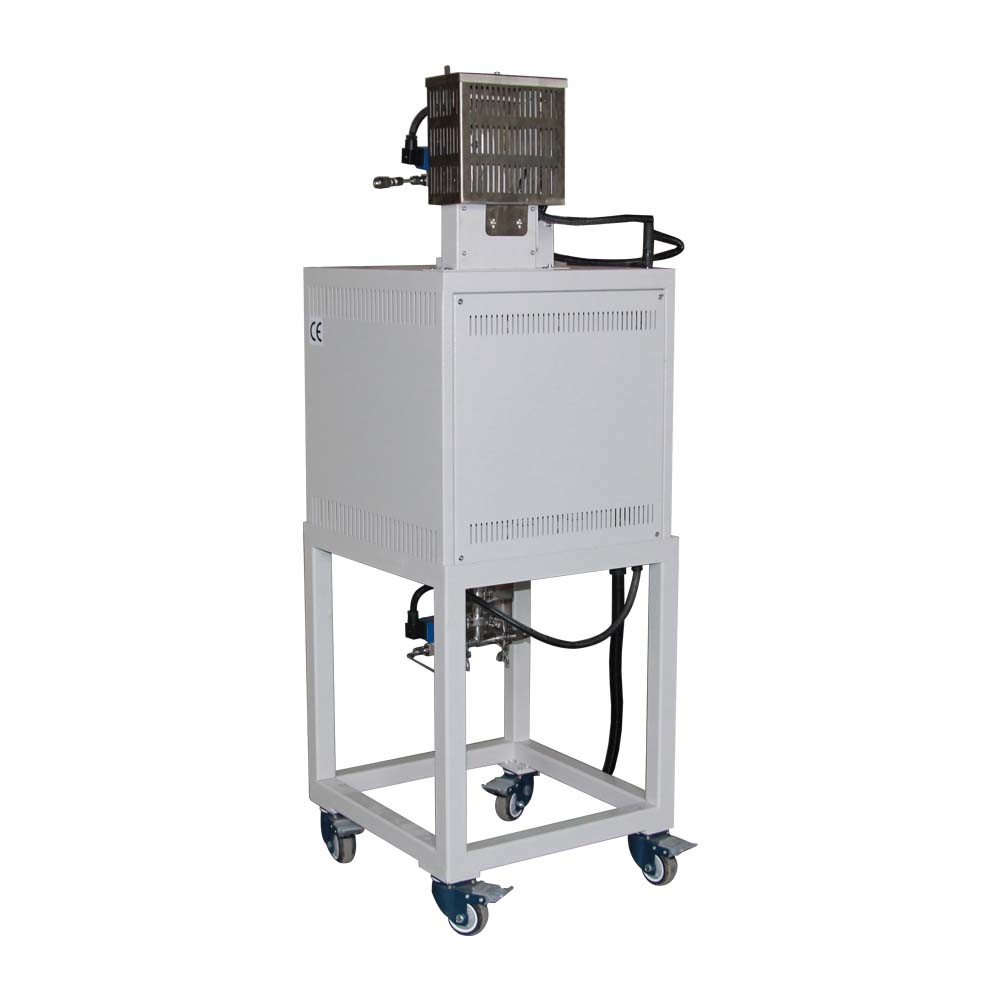

燃焼装置とOD40アルミナチューブ付きの垂直水素管炉 1400°C

製品概要

PTV D40/300/14は,PLC自動ガス流動と尾気体燃焼を備えたカスタマイズされた垂直水素管炉である. 40mm直径アルミニウム加工管,SiC加熱要素,垂直管炉の温度は,精度+/-1Cと32セグメントプログラムを持つ高精度SCR電源コントローラによって制御されていますこれは1400Cまで水素または他のガス条件下で様々な種類の新しい材料の熱処理のために設計されています.

主要な特徴

• Tmax 1400°C
• シングルヒートゾーン,垂直水素大気管式炉
• 個別制御キャビネット,水素大気
• 全自動PLC制御ガス交換システムとH2イグニッション装置
• H2 安全操作のための片道バルブとチェックバルブを装備する
• S型熱対
• 強力なU型SiC暖房装置,急速な加熱率
• SS304 バルブと圧力計を含む真空密封フレンズ
• 99. 5% アルウミナチューブ
• デジタルPIDプログラム可能な32セグメント +/-1Cの精度
• CE規格

安全対策

• 組み込みアンプメーターとダブルボルトメーターで 監視とトラブルシューティングが簡単です
• 温度が許容範囲を超えた場合 (コントローラーの説明書参照) または熱電池が壊れた場合または機能不全の場合,過熱保護は炉をシャットダウンします.
• 電源の故障防止は,電源が再開されたときの故障点直後に炉の動作を再開する.
• マイクロプロセッサベースの自動調節PID制御は,最小限のオーバーショットで最適な熱プロセスを提供します

製品詳細

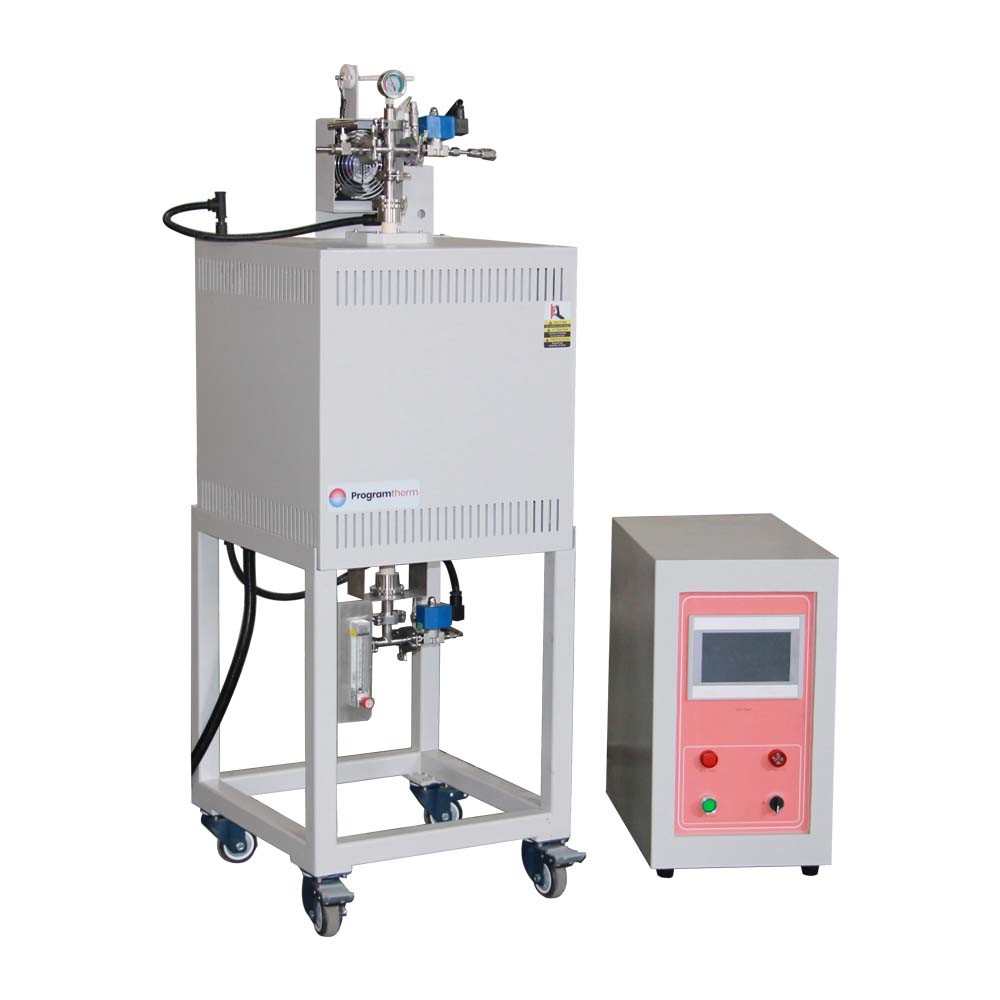

1400°C シングルヒートゾーン垂直水素管炉

• 垂直水素管炉は主に7つの部分で構成されています:炉体,アルミニウム管,密封フレンズ部品,ガス供給システム,点火システム,PLC温度制御システムとモバイルサポート
• オーブンの外側の鋼殻は,オーブンの表面にコンクリートとリン酸,環境粉末のコーティング,腐食と酸化耐性,内蔵冷却扇,表面温度 Rt+45°C
• 華麗な外観,ISO,CE準拠性

1400°Cの垂直水素管炉のPLC制御システム

• 7インチタッチスクリーン パネル,個々の制御キャビネット
• PLCによる自動ガス流動と尾気ガス点火
• 遠隔制御モジュールで装備

2チャネルガス供給システム

• 高温耐性フッ素ゴムシールリングで密封された,材料の高速ロードと卸載のためのSS304高速開口フレンズアクセサリーで装備
• ガスを満たすための電磁弁.空気入口と出口はG1/4インチパゴダ空気ノズルを採用し,外径8mmのPTFEパイプに接続できます.最大真空は10*-7torrに達します.
• 調節可能なフレンズブレーキットで装備され,炉管の安全で安定した動作を保証する

水素点火装置

• 装置の水素を装備,減量ガスガスの出口で燃焼
• 温度が設定値 (200~300°Cに設定) よりも低いことを検出すると,再び点火します. 30秒以内に点火できなければ,アラームが鳴ります.保護のために窒素で満たされます安全で信頼性があります
• ダブルフェルル関節;ガス浮遊流量計,流量 60-600ml/minの範囲を調整することができます
• 使用可能なガス:N2,Ar,H2,COなど

注: 減熱ガスを満たすとき,チェックバルブ,片方向バルブ,排気ガス処理システムなどを配置する必要があります.

テクニカル仕様

申請に関する注釈

• 炉管の圧力は0.02MPaより低くなければならない
• ガス源は,圧縮バルブを装備する必要があります
• H2のような削減ガスを満たす前に,チューブから空気をポンプする必要があります
• 管のガス入口からガスを満たすとき,ガスの出口バルブが開いていることを確認する必要があります
