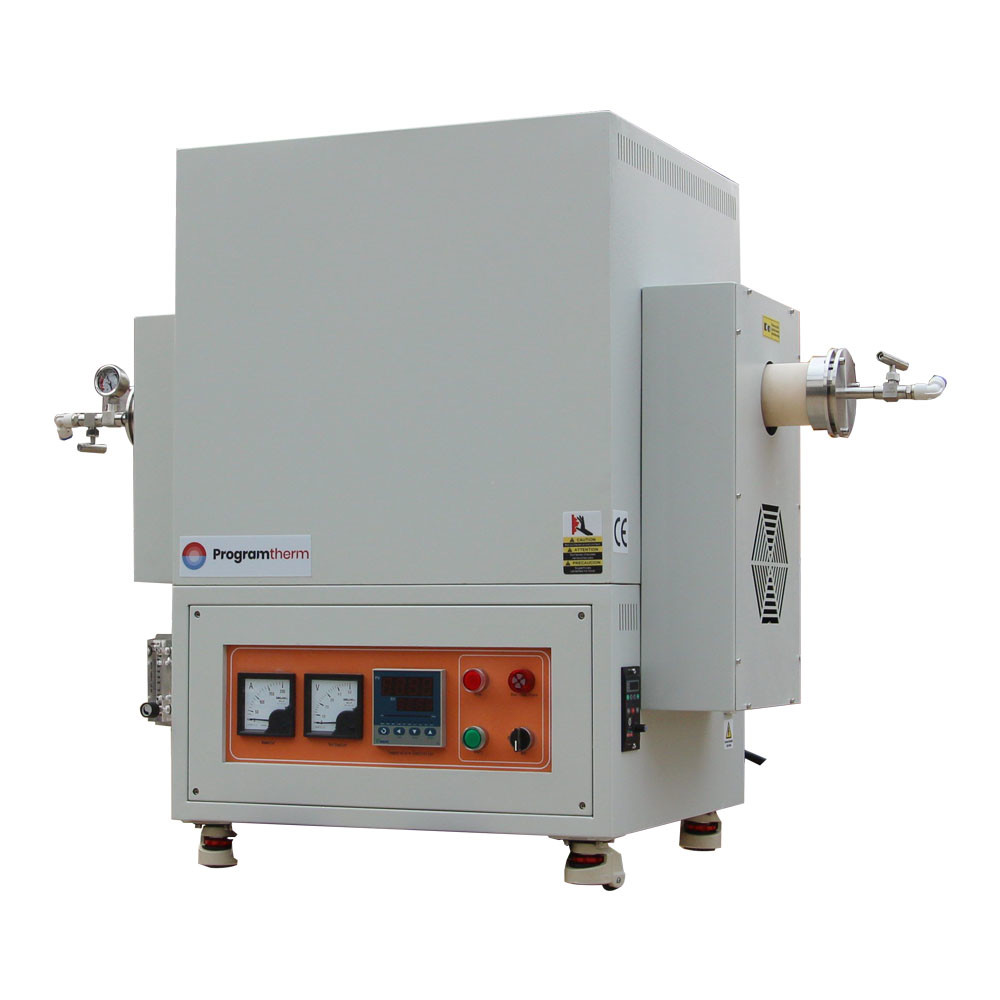

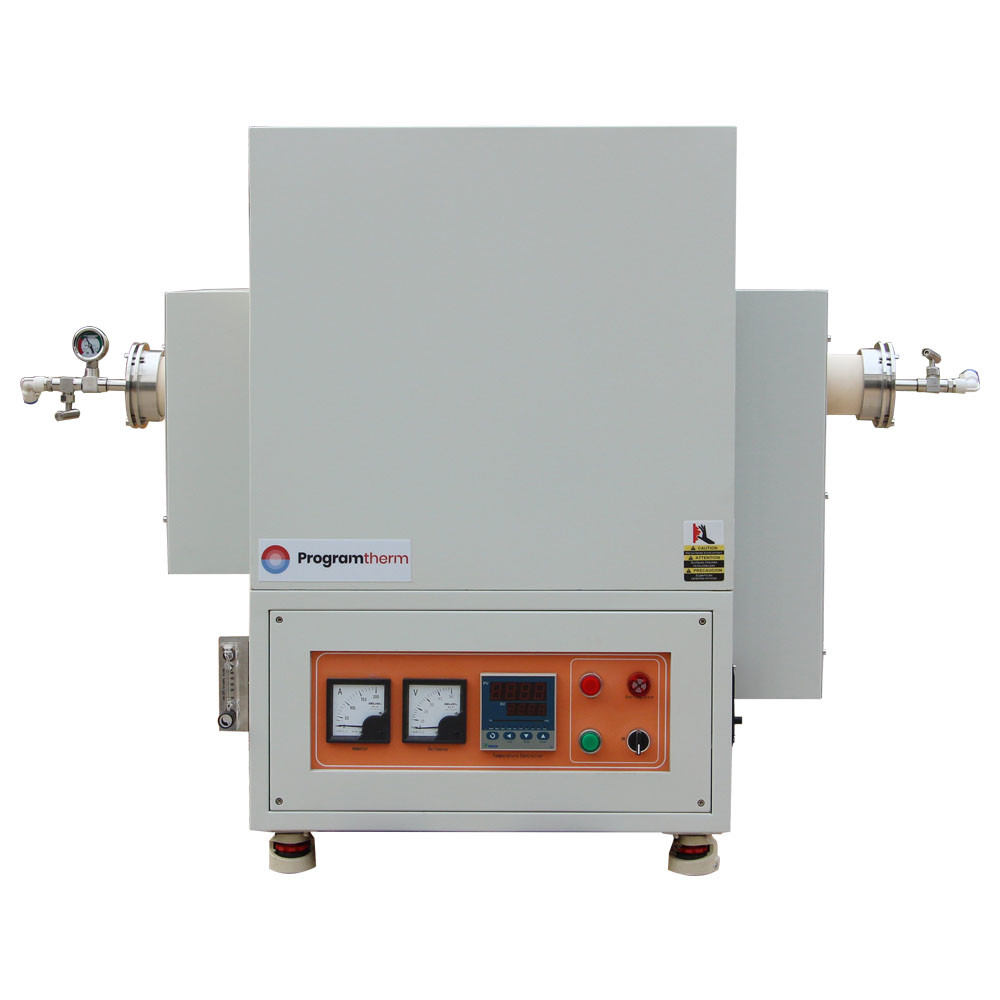

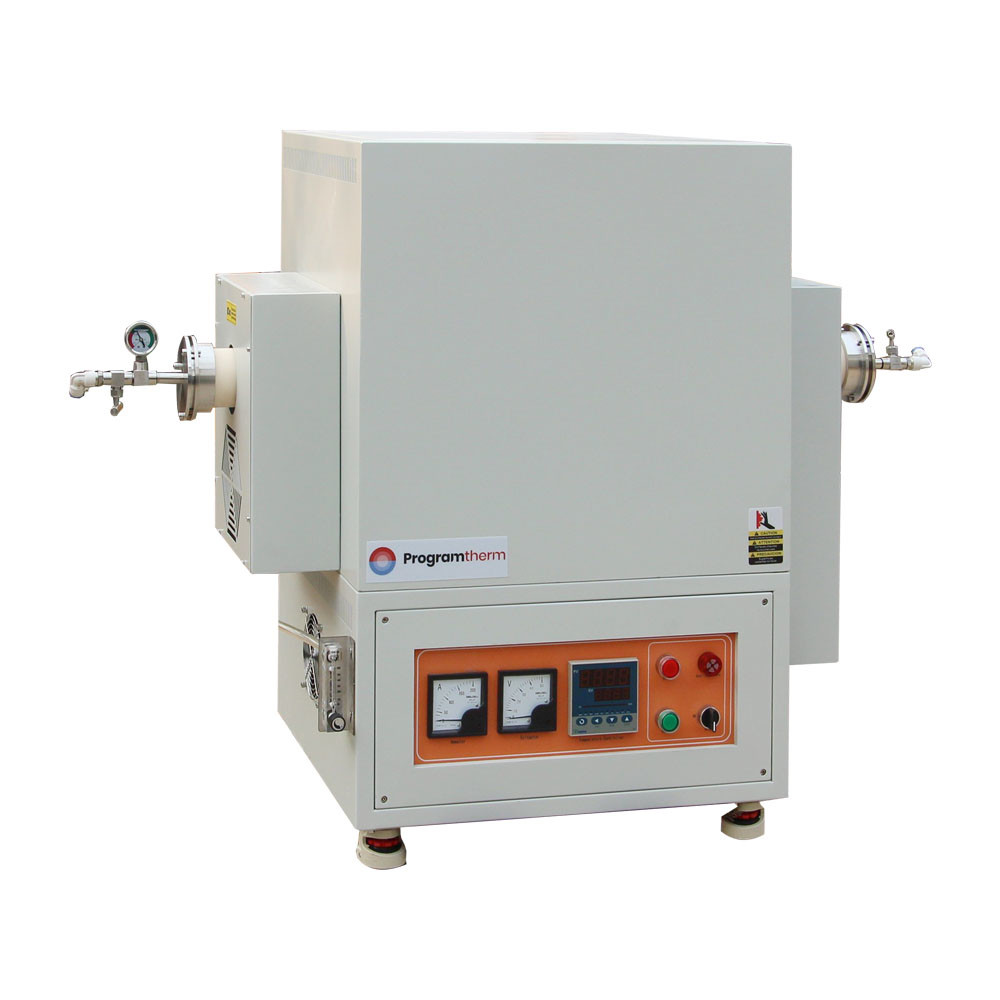

1700°C アルミナ管と真空フレンズOD80mmの高温管炉

製品概要

PT D80/300/17.Tube Furnaceは,高アルミナセラミックチューブとSS304シールフレンズを搭載し,MoSi2棒で加熱され,Tmaxは1700°C (高真空レベル下では1500°C).マイクロプロセッサベースの自動調節PIDは,超射量なく優れた制御と+/- 1 °Cの精度を提供します.原子炉は,主に真空および/または大気保護のシンタリング,真空フィルムコーティング,CVD実験と稀土の準備のための物理成分試験電子照明,結晶焼却,生物陶器,電子陶器,特殊合金,磁気材料,精密鋳造,金属熱処理1700C セラミックチューブオーブンは,実験室の日常使用のための理想的なツールです.

主要な特徴

• Tmax 1700°C
• シングルゾーン,ベンチトップ,水平,高温管炉
• 二重鋼構造,最小熱損失
• ガス供給装置の個別セット
• 最大温度の安定性と均一性を確保するための繊維隔離室
• 強力なMoSi2熱装置で均等な温度を保ちます
• プログラム可能な32セグメントのデジタルPIDコントローラ
• SS304密封フレンズ付きアルミニウム管も含まれています
• 二重フレンズサポートは,より良い密封と長い管の寿命を提供します
• 熱損失を防止するための非分割炉室
• 長寿命B型熱対
• CE認証,標準

安全対策

• 組み込みアンプメーターとダブルボルトメーターで 監視とトラブルシューティングが簡単です
• 温度が許容範囲を超えた場合 (コントローラーの説明書参照) または熱電池が壊れた場合または機能不全の場合,過熱保護は炉をシャットダウンします.
• 電源の故障防止は,電源が再開されたときの故障点直後に炉の動作を再開する.
• マイクロプロセッサベースの自動調節PID制御は,最小限のオーバーショットで最適な熱プロセスを提供します

製品詳細

1700°C高温管炉,ガス供給装置

• 1700C高温単区管炉は主に五つの部分で構成されています:炉体,炉管,フレンズ密封用アクセサリー,ガス供給システムと温度制御システム
• オーブンの外側の鋼殻は,オーブンの表面にコンクリートとリン酸,環境粉末のコーティング,腐食と酸化耐性,内蔵冷却扇,表面温度 Rt+45°C
• 華麗な外観,ISO,CE準拠性

1700°C高温単ゾーン管炉隔熱室

• 高アルミニウムセラミック絶縁,CNC彫り,密集室壁,U型MoSi2ヒーター,高温耐性1800C
• 高アルミニウム加工チューブ,高温耐性1700°Cまで炉管内の加熱ゾーンの重要な部分は,セラミックチューブプラグを装備されています熱が逃れることを効果的に防止し,熱損失を減らすことができます.
• B型熱対

迅速な開口フレンズ,オーブンのチューブサポート, 1/4 "パゴダガスノズル

• 高温耐性フッ素ゴムシールリングで密封された,材料の高速ロードと卸載のためのSS304高速開口フレンズアクセサリーで装備
• 空気入口と出口は,G1/4インチのパゴダ空気ノズルを採用し,外径8mmのPTFEパイプに接続できます.最大真空は10*-7torrに達することができます.
• 調節可能なフレンズブレーキットで装備され,炉管の安全で安定した動作を保証する

一通道ガス供給装置の個別セット

• 1200C~1700Cの掘り管一通道ガス供給装置を備えている
• ダブルフェルル関節;ガス浮遊流量計,流量 60-600ml/minの範囲を調整することができます
• 使用可能なガス:N2,Ar,H2,COなど

注記:減熱ガス,チェックバルブ,片方向バルブ,排気ガス処理システム等を満たすとき

1700°C 高温CVDチューブオーブンの制御パネル

• パネルの温度調節器,アンプメーター,ヴォルトメーター,機能ボタンとの統合設計

• 30セグメントのプログラムを持つ PID インテリジェント温度コントローラ,精度は ±1°C

• 電源切断,過熱,熱対断裂,燃焼防止

• 温度自調機能

• 485通信インターフェイス (オプション)

1700°C CVD 高温チューブオーブンの加熱プログラム

• プログラム可能な30のセグメント,熱速1~10°C/分 自由に調整できる

• 温室温室熱隔熱 温室温室温室温室

• 7インチタッチスクリーンパネルはオプションで,暖房プログラムは,タイムリーに表示され,ダウンロードすることができます

テクニカル仕様

申請に関する注釈

• 処理管の圧力は0.02MPaより低くなければならない
• ガス源は,圧縮バルブを装備する必要があります
• H2のような削減ガスを満たす前に,チューブから空気をポンプする必要があります
• 管のガス入口からガスを満たすとき,ガスの出口バルブが開いていることを確認する必要があります
