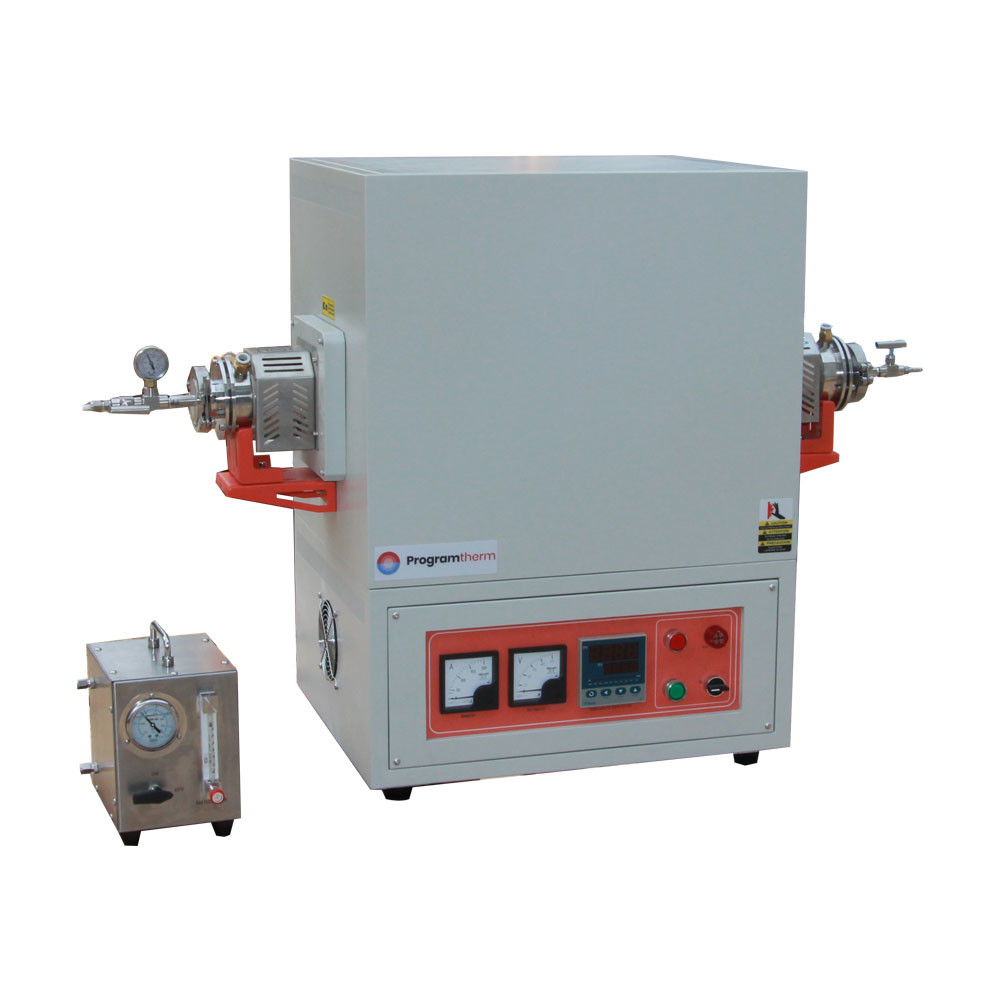

薄膜熱処理用ガス供給装置を備えた管炉

1700Cチューブオーブンの製品概要

このモデルは,暖房管状の水平炉とガス供給システムで構成されています. 主に薄膜 (移行金属ナイトリドとHEAナイトリドフィルム,異なるPVDハードコーティング).

主要な特徴

• Tmax 1700 °C
• 電気で暖める 単一ゾーン 高温 真空管炉
• ミニウム熱損失を保護するために,非分割炉室の二重鋼構造
• 単一のサイクルで複数の大気プロセスが利用可能
• マックス真空レベルは,分子ポンプで働いた10E-3トールを達成
• 強力なMoSi2暖房要素を備えた繊維隔離室 均一な温度を確保する 均一な温度を確保する
• プログラム可能な30セグメントのPID温度コントローラ
• SS304 真空水冷却シールフレンズ,バルブと圧力計を含む
• 端の熱カバーと双面フレンジのサポートは,よりよい密封と安全な操作を提供します
• 長寿命B型熱対
• CE認証,標準

1700 シリーズ管炉のランピング,住居,冷却曲線

安全対策

• 組み込みアンプメーターとダブルボルトメーターで 監視とトラブルシューティングが簡単です
• 温度が許容範囲外にある場合 (コントローラーのマニュアルを参照してください) または熱電池が壊れた場合または不具合の場合,過熱保護は管炉をシャットダウンします.
• 電源が再開されたときの障害点からすぐに炉の動作を再開する電源障害保護
• マイクロプロセッサベースの自動調節PID制御は,最小限のオーバーショットで最適な熱プロセスを提供します

製品ギャラリー

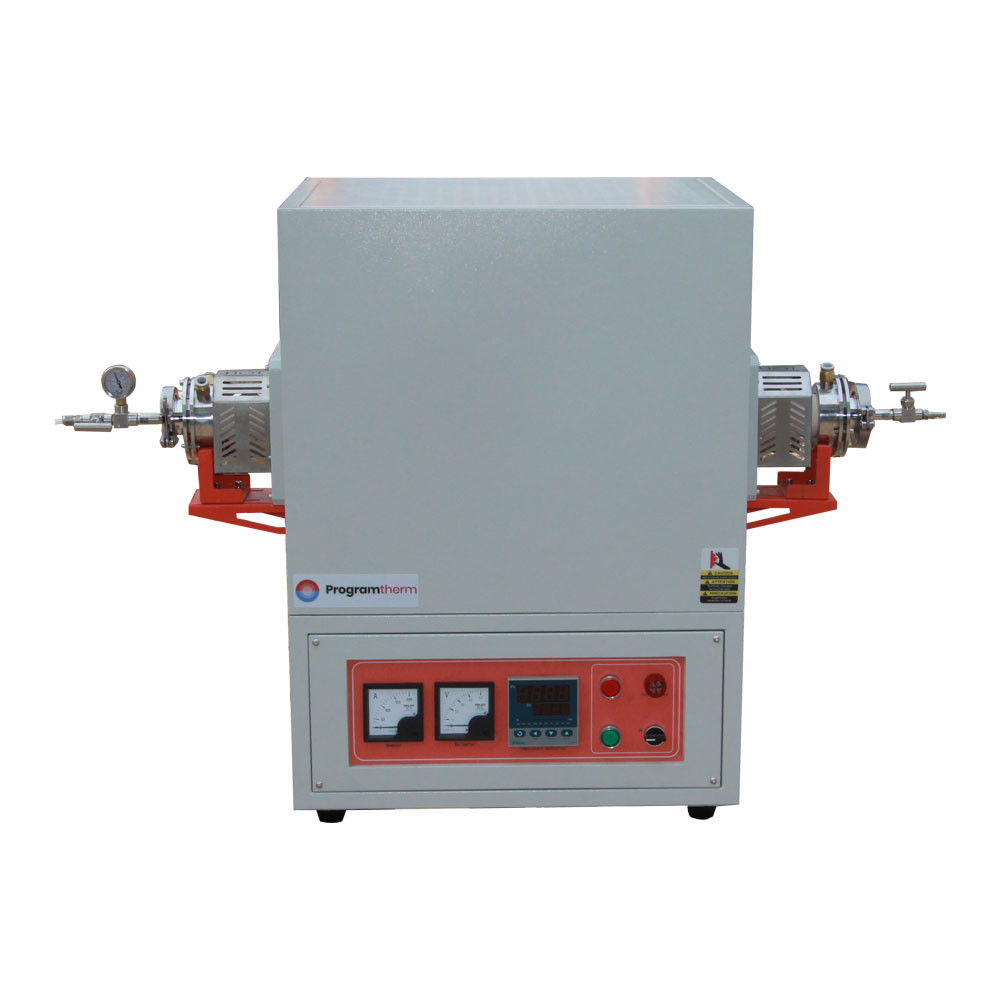

高温チューブオーブンのフロントビュー 1700°C

前面から見る1700°C高温管炉

テクニカル仕様

申請に関する注釈

• 必要な安全管理と監督なしに,水素やメタンなどの爆発性ガスを炉管に詰め込まないこと.
• アルミナ管の1700C管炉は,真空および低圧下で使用するように設計されています. 0.2バー / 3psi / 0.02MPa
• 陶器管の割れ率を最小限にするために,位置を変更してください (チューブに4つの点をマーク) 各バッチ
• 耐火性セラミクスの表面には,長時間使用すると小さな裂け目が現れることがあります.これは正常な現象であり,裂け目にはアルミナコーティングで修復することができます.

サイズ比較
