1700Cチューブオーブンのアクセサリー パーツ 高純度99.6% アルミニウムセラミックチューブ

アルミナチューブの概要

アルミナセラミックチューブ (99.6% Al2O3素材) は,酸化と減温の両方の大気条件で,動作温度が1750°Cまで使用できます.アルミナチューブは,温度下では最大10-3トールに避難することができます 1600°C炭と耐火性金属に対して 慣性があることが証明されています

製品説明

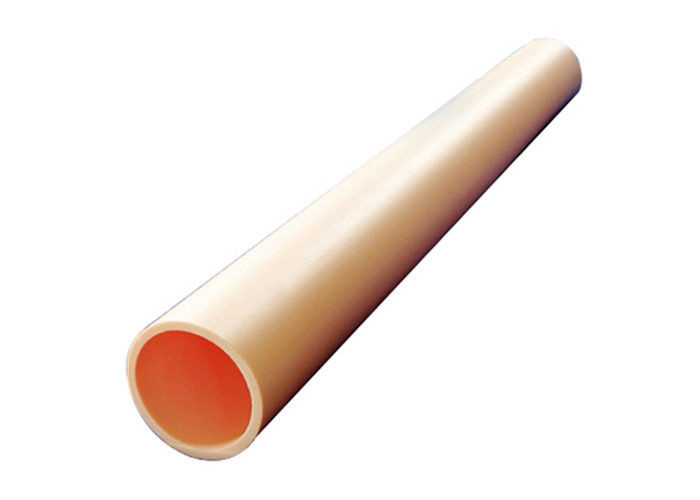

実験室用チューブ炉用アルミニウムセラミック管の様々な直径

実験室用チューブ炉用アルミニウムセラミック管の様々な直径

テクニカル仕様

注記:標準サイズ OD40mm,OD60,OD100mm等が利用可能で,他のサイズも顧客の要求に応じて生産することができます.

申請に関する注釈

陶器管のアルミナ酸含有量は99.6%以上,質量密度 (g/cm2) ≥3である.80アルミナ管は高純度で高温で高品質の特性がありますしかし,ほとんどのコロンドム材料は熱衝撃抵抗が低いので,操作中に注意深く注意する必要があります..

• ストレスのと汚染物質を排除するために,最初に使用する場合は,予熱する必要があります. 5 ~ 8 ° C / min の加熱速度を設定し, 1300 ° C に熱し,30分間保持します.温度上昇速度は,あまりにも速くしないでください温度上昇速度が10°C/minを超えないように,温度冷却速度は 10°C/min (分間に5°Cが良い) 未満である.
• 試料を積んで卸す時,炉温度は200°Cを超えてはならない.また,高温の炉管を低温の物体で触らないようにしてください.
• 温められた材料の湿度が低いことを確認します.水晶水や,温めるときに生成される水分濃度が高いサンプルでは,まず材料を乾燥させることが推奨されます.そして,それらをシンタリングのためにコーランダム炉のチューブに入れて.
• 大気ガスを浄化する際には,気体流量制御に注意して,大きな気温の違いによる破裂を避けるようにしてください.
• 炉管の支架は重力による変形や亀裂を防ぐために炉の両側に溶接されています.
• 管内にセラミックプラグを設置します
• 使用後,チューブの内側をきれいにして,サンプルが残っていないことを確認してください.
